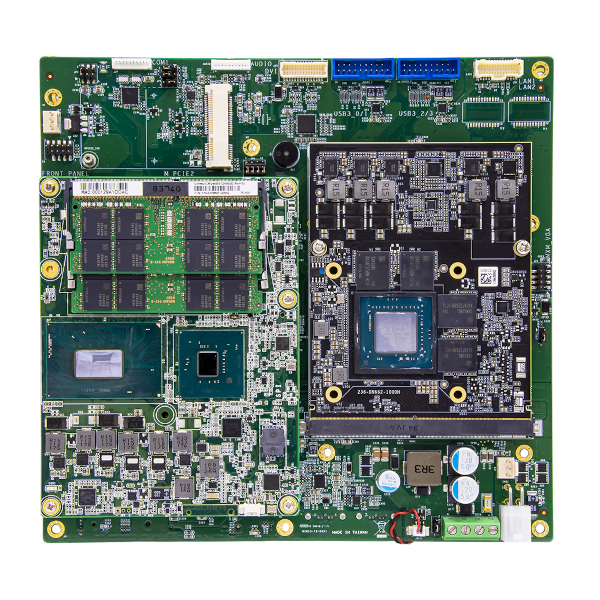

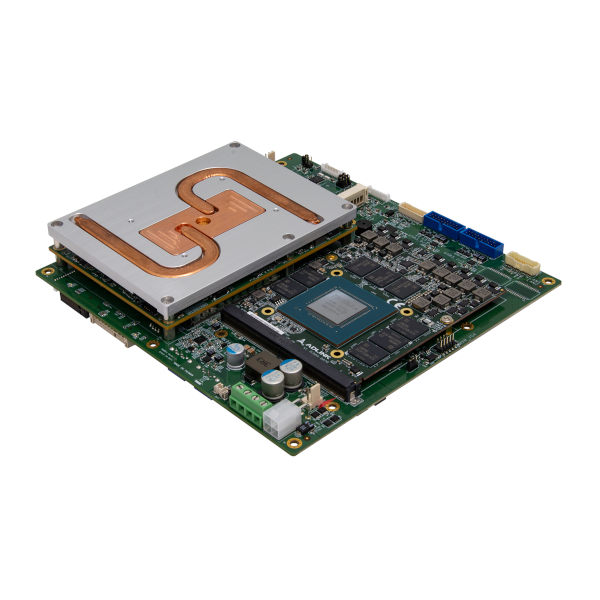

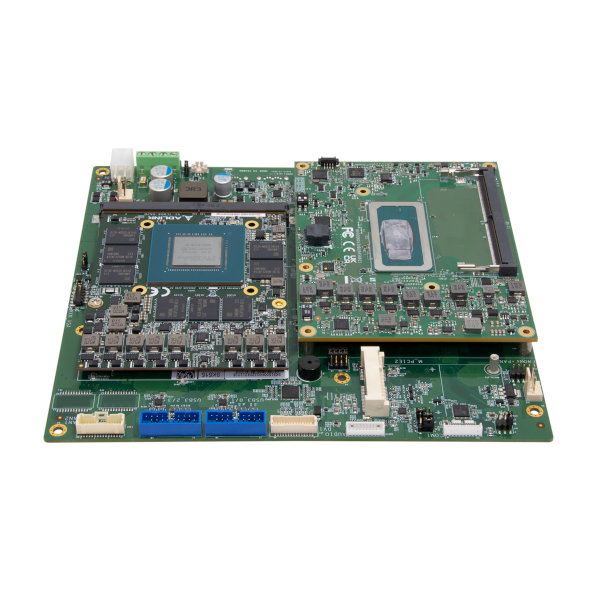

SK515-T6RL COM Express Type 6 Carrier Board

Płyta nośna COM Express typu 6 z PCIe 104, MXM, 9~36 V DC-IN, rozszerzona temperatura pracy od -40 do 85°C

Najważniejsze cechy:

Obsługa COM Express typu 6 przez procesor Intel® 13. generacji z serii Raptor Lake
Standardowa obsługa MXM typu 3.1 przez kartę graficzną NVIDIA® RTX®
Gniazdo rozszerzeń PCI/104 Express do modułowej, otwartej struktury
Wiele gniazd rozszerzeń, w tym dwa gniazda Mini PCIe Express, 1 gniazdo M.2
Obsługa ekstremalnych temperatur od -40 do 85°C
Możliwość podłączenia 4 wyjść Displayport do karty graficznej

Więcej informacji:

Komputer w module (COM) to wysoce zintegrowana płyta z procesorem, chipsetem, pamięcią i urządzeniami peryferyjnymi zaprojektowanymi w module. Standard COM Express Type 6 stał się najbardziej wszechstronnym i skalowalnym standardem COM, obsługującym wszystko, od aplikacji małej skali i ekonomicznych, po zaawansowane rozwiązania obliczeniowe i graficzne.

Model SK515-T6 COM Express firmy PERFECTRON definiuje otwartą, skalowalną architekturę modułową i platformę typu 6, która zapewnia niesamowitą wydajność obliczeniową i oferuje szeroki zakres interfejsów wejścia/wyjścia, w tym zaawansowane wsparcie graficzne, interfejsy Digital Display Interface (Display Port, HDMI) i superszybki USB 3.0, spełniając wymagania różnorodnych aplikacji.

Schemat wyprowadzeń SK515-T6 typu 6 to specyfikacja uzupełniająca istniejący typ 6. Zastępuje on obsługę grafiki, oferując wiele portów 10GbE-KR i definiując 32 linie PCIe. Typ 6 idealnie nadaje się do projektowania platform klasy serwerowej dla aplikacji wymagających wysokiej przepustowości danych i sieci.

SK515-T6 obsługuje szeroką gamę procesorów Intel, w tym 13. generację rdzeni i7-13800HE i przemysłowy procesor i7-13800HRE, a także zaawansowaną architekturę hybrydową z rdzeniami Performance i Efficient, co optymalizuje zużycie energii. Co więcej, SK515-T6 może pracować w trudnych warunkach. Obsługuje szeroki zakres temperatur od -40 do 85°C. Dzięki wyjątkowej mocy obliczeniowej i wydajnej konstrukcji termicznej, SK515-T6 doskonale nadaje się do zastosowań przemysłowych, wojskowych/lotniczych i transportowych.

Opis

Dane techniczne:

System
COM Express CPU Options(Type6)	Intel® Core™ i7-13800HE, 45W Raptor Lake 13th Gen, 14C , Freq. 2.5 /5.0 GHz, 24MB cache Intel® Core™ i7-13800HRE, 45W Raptor Lake 13th Gen, 14C , Freq. 2.5 /5.0 GHz, 24MB cache Intel® Core™ i7-1370PE, 28W Raptor Lake 13th Gen, 14C , Freq. 1.9 /4.8 GHz, 24MB cache
GPU Module Options	NVIDIA® RTX A4500, 115W, 16GB GDDR6, 5,888 CUDA Cores NVIDIA® RTX A2000, 60W, 8GB GDDR6, 2,560 CUDA Cores NVIDIA® RTX A1000, 35W, 4GB GDDR6, 2,048 CUDA Cores
COM Express Compatibility	COM Express® Type 6
Expansion
Mini PCIe Expansion	2x Full-size Mini PCIe (1 with mSATA supported)
M.2 Expansion	1x 2280 M-key (SATA only)
PCIe/104 Expansion	4x PCIe x1、1x PCIe x4、5x USB2.0、1x LPC、1x SPI
SATAIII	2x SATAIII
Display
Display Port	4x Display Port outputs from GPU(Port A/B/C/D) 2x Display Port outputs from GPU(Port E/F)(By option)
VGA	1x output from COM Express®, 1x output from GPU
LVDS	1x dual channel 18/24bit LVDS
Ethernet
Gigabit Ethernet	2x 10/100/1000 Ethernet Ports
I/O
USB	4x USB3.0, 2x USB2.0
COM Port	4x RS232/422/485(function select by jumper)
Audio	1x Line-out, 1x MIC-In
SATA Power	2x SATA Power
DI/DO	4x DI/4x DO
CPU FAN	1x CPU FAN
MXM FAN	1x MXM FAN
Battery	1x Battery Header
Power System
Input Power_SYS	9V~36V (1x 4P Terminal Block)
Input Power_MXM	12V (ATX 4P)
Power Consumption	Varies per COM Express /MXM with different CPU and GPU models
RTC Battery	3V CR2032
Mechanical and Environment
Dimensions	190mm x 185mm
Operating Temperature	-40°C to 85°C
Storage Temperature	-40°C to 85°C
Relative Humidity	10% to 90%, non-condensing
Standard Compliance
Standard Compliance	CE/FCC
OS
OS Support	Windows®10 64-bit Linux(Support by request)
