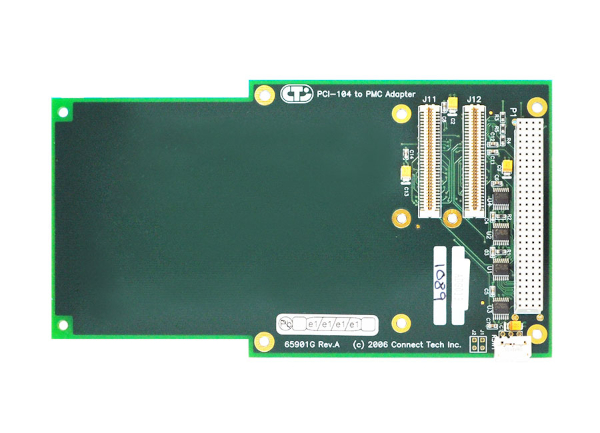

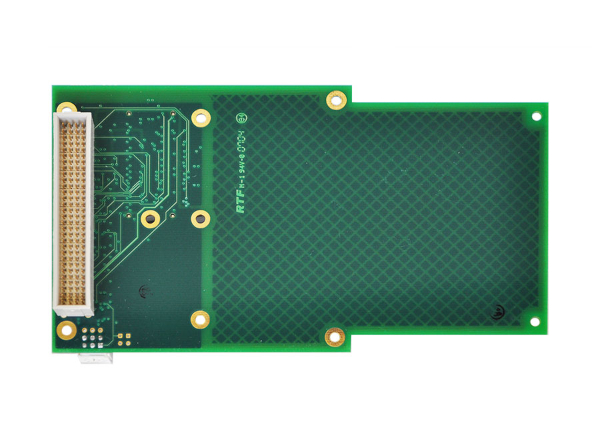

PCI-104 to PMC Adapter

Najważniejsze cechy:

• Zgodność z PCI-104 i PC/104-Plus (mechanicznie skonfigurowane do montażu kart PMC)
• Zakres temperatur przemysłowych od -40°C do +85°C
• 120-pinowe złącza stosowe PCI-104
• Dwa 64-pinowe pasywne złącza PMC
• Przełącznik wyboru gniazda dla PCI-104, „przypisane gniazdo”
• Otwory montażowe i napięciowe do karty PMC
• Wymiary 6,526” długości i 3,550” wysokości
• Zgodność z RoHS

Więcej informacji:

Ta wygodna płytka adaptera umożliwia łatwe włączenie kart PMC, takich jak karta IEEE 1386.1, do istniejącego stosu PCI-104.

Konstrukcja obejmuje obwody multipleksowania sygnału, umożliwiając działanie wielu kart PMC w stosie PCI-104 przy użyciu wielu adapterów jednocześnie.

Zbudowany z płaszczyzn GND i Power Planes, ten adapter ma wzorową integralność sygnału i niską rezystancję DC.
Standardowe zastosowanie

Po prostu zamontuj kartę PMC do adaptera, ustaw przełącznik wyboru gniazda PCI-104 i umieść w stosie PCI-104 systemu hosta.
